Металлургия и металлообработка

Применение:
- Обнаружение элементов в стали от N до Pb
- Имеется библиотека данных по сталям и сплавам
- Количественный анализ при наличии стандартных образцов
- Количественный анализ по методу фундаментальных параметров
- Неразрушающий контроль на любых поверхностях крупногабаритных объектов произвольной формы
- Обнаружение легких элементов в бронзах, латунях, начиная с Na
- Контроль хода плавки металлов и сплавов
- Контроль качества технической керамики
- Измерение химического состава ферритов

Приведены спектры алюминиевых, железных и медных сплавов (программа X-Art Analyt), которые демонстрируют выделение аналитических пиков при указанных параметрах измерений.

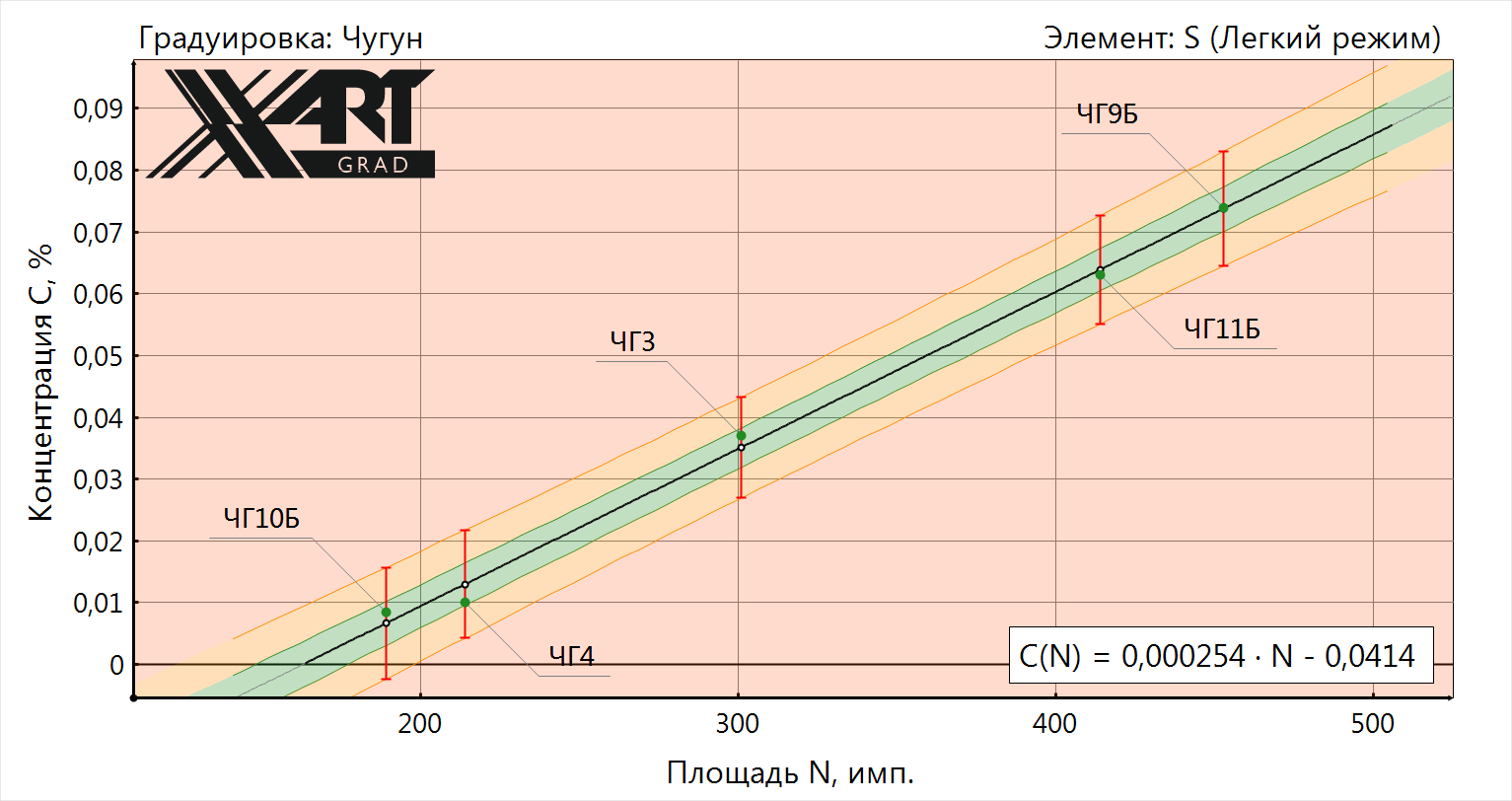

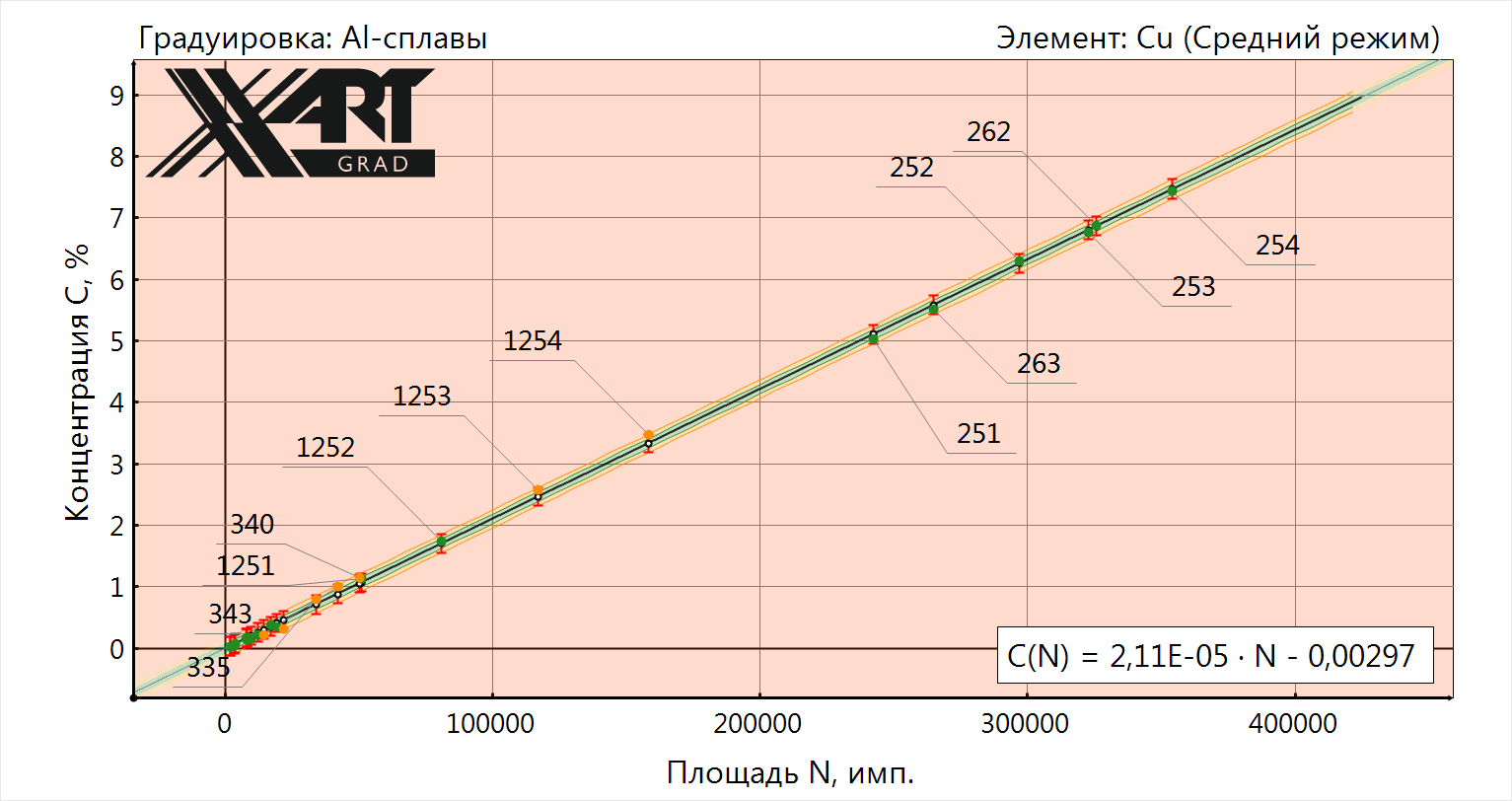

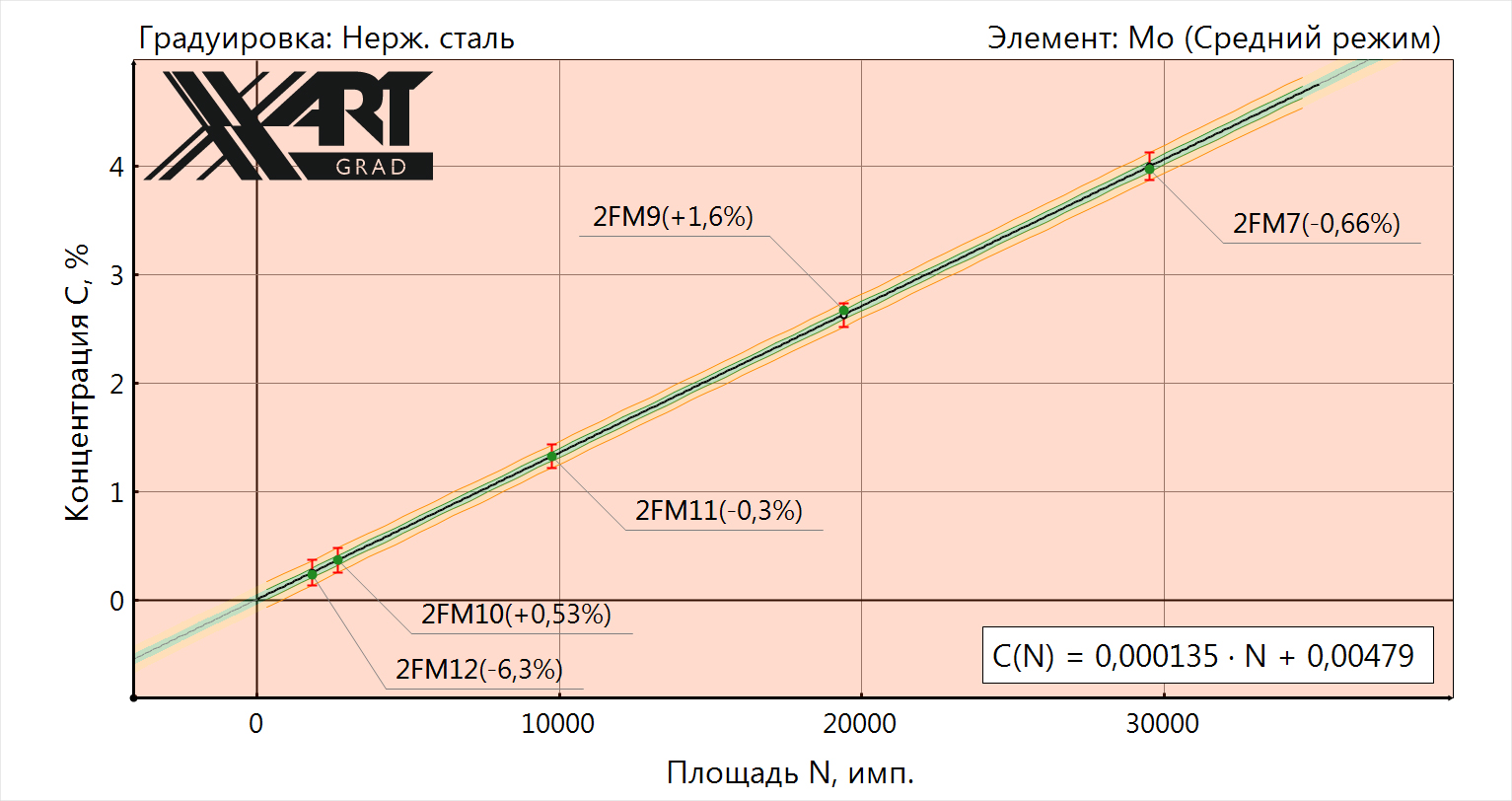

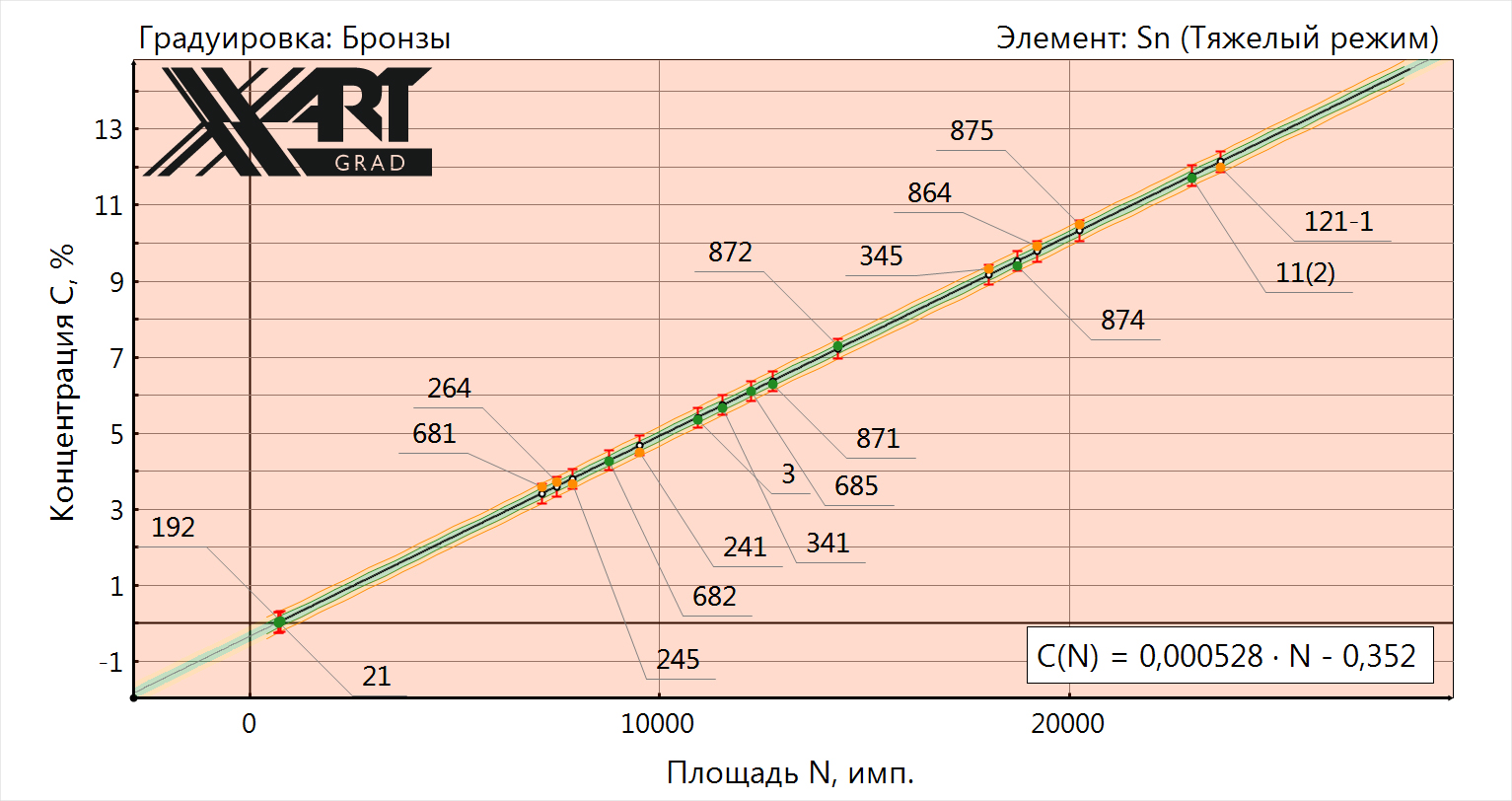

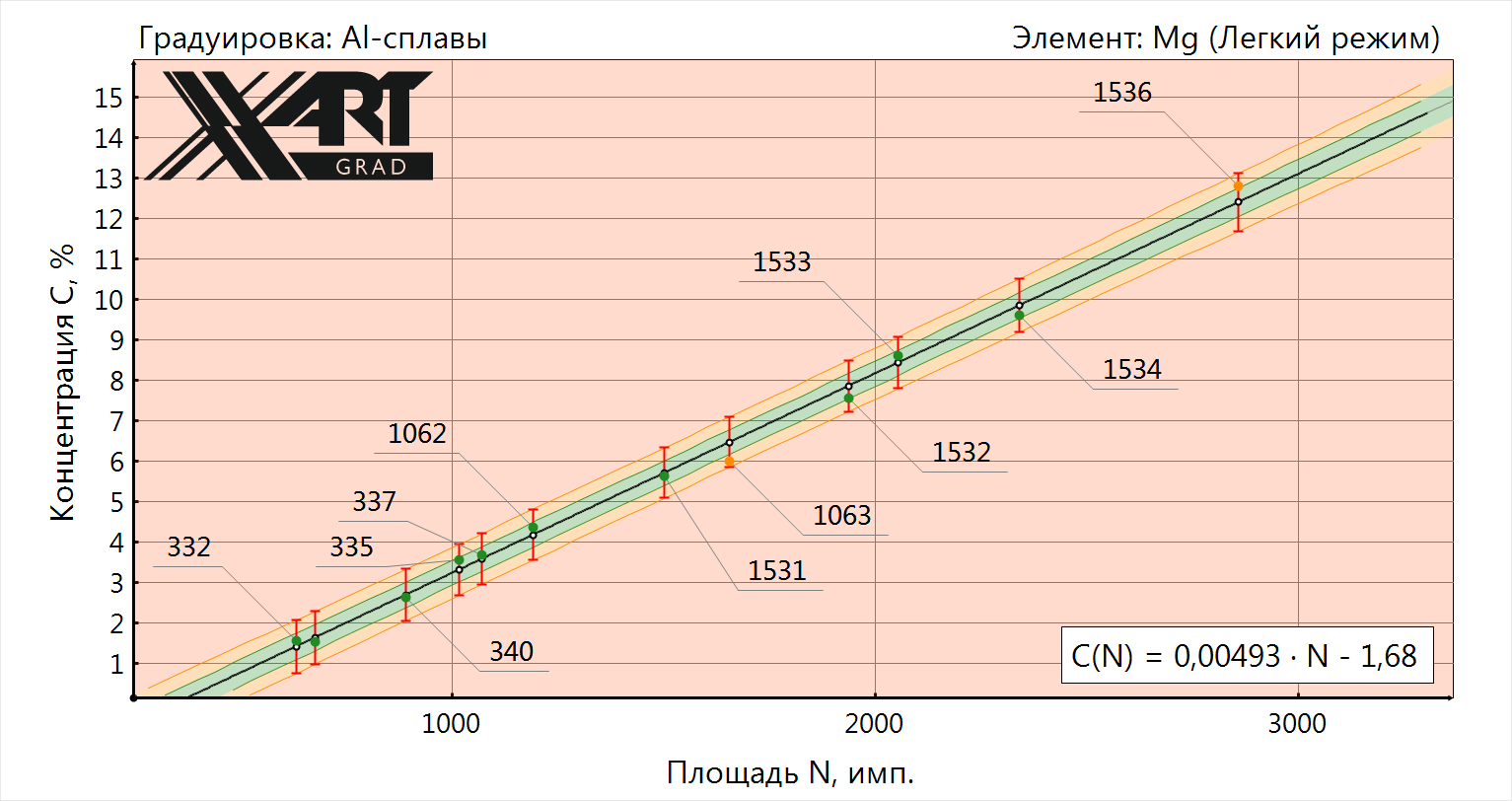

Показаны градуировки для ряда элементов (программа X-Art Grad) в различных сплавах, полученные при измерениях стандартных образцов, что позволяет при анализе определять их содержания в исследуемых пробах. Здесь C – концентрация элемента (в масс.%, ppm, г/т и т.д.), а N – интенсивность аналитического пика на рентгеновском спектре образца в импульсах. Диапазоны градуировок ограничены содержанием указанных элементов в измеренных стандартах, но могут быть успешно экстраполированы на 20% (а в некоторых случаях и до 50%) за пределы измеренных диапазонов. Наименования стандартов указаны на рисунках, а в ряде случаев там же обозначено отклонение измеренной точки от градуировки (в отн. %). Линейные зависимости C(N) проведены через экспериментальные точки, при этом выявленные программой вылетающие значения не учитываются. Погрешности проведения градуировочной линии σ и 2σ показаны на рисунке двумя цветными областями вокруг градуировки, соответствующими доверительным вероятностям Р=0,68 (в эту область попадают зеленые точки) и Р=0,95 (оранжевые точки), и выводятся в числовом виде. Для определения концентраций элементов в исследуемых образцах используется уравнение градуировочной зависимости (показано на рис.) или непосредственно включается подвижный указатель, который перемещаясь по градуировочной линии сразу показывает величину концентрации C для данного значения N.

Алюминиевые сплавы

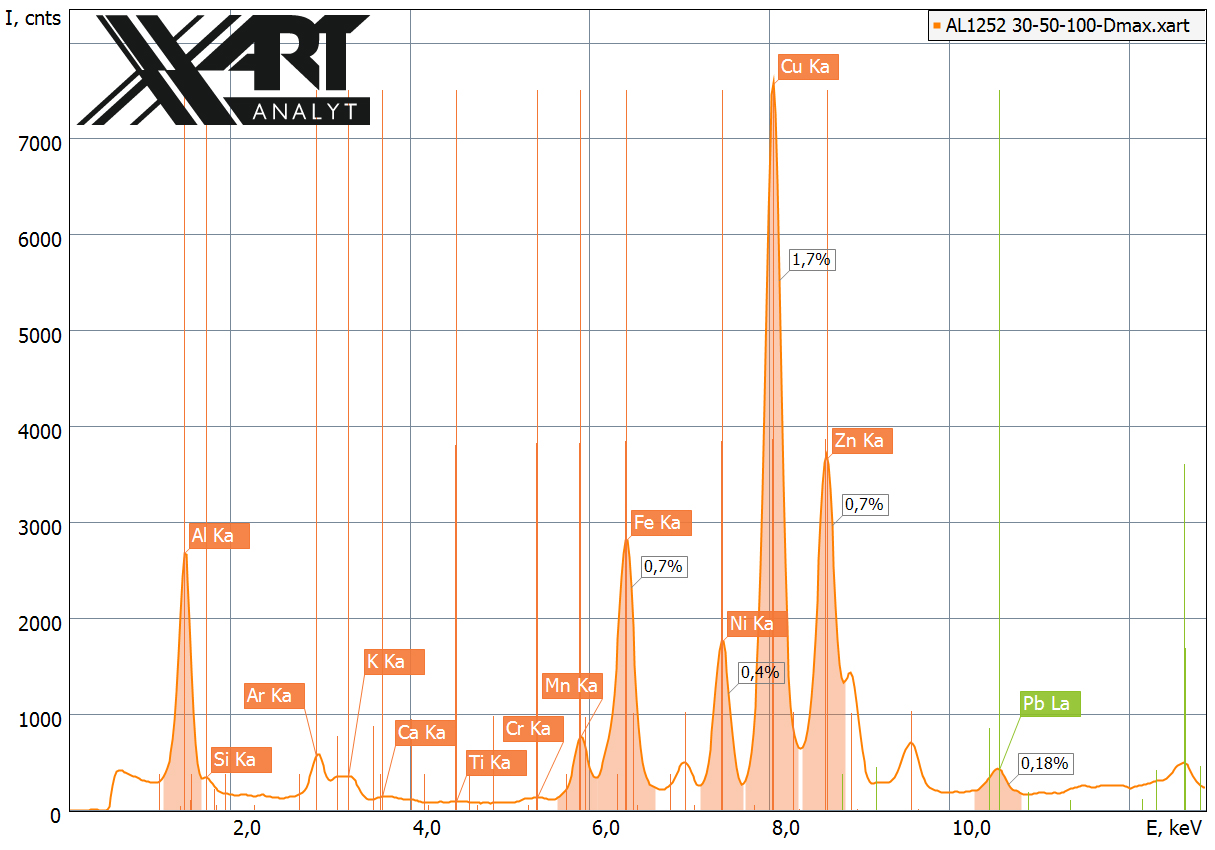

Спектр характеристического рентгеновского излучения (ХРИ) стандартного образца алюминиевого сплава. Выделены и обозначены основные линии компонентов сплава (Ar – от воздуха). Не обозначены вторичные и двойные линии. Спектр измерен при напряжении на аноде РТ 30 кВ и токе 50 мкА в течении 100 сек при максимальной диафрагме (обозначение в верхнем правом углу рис.).

Бронза

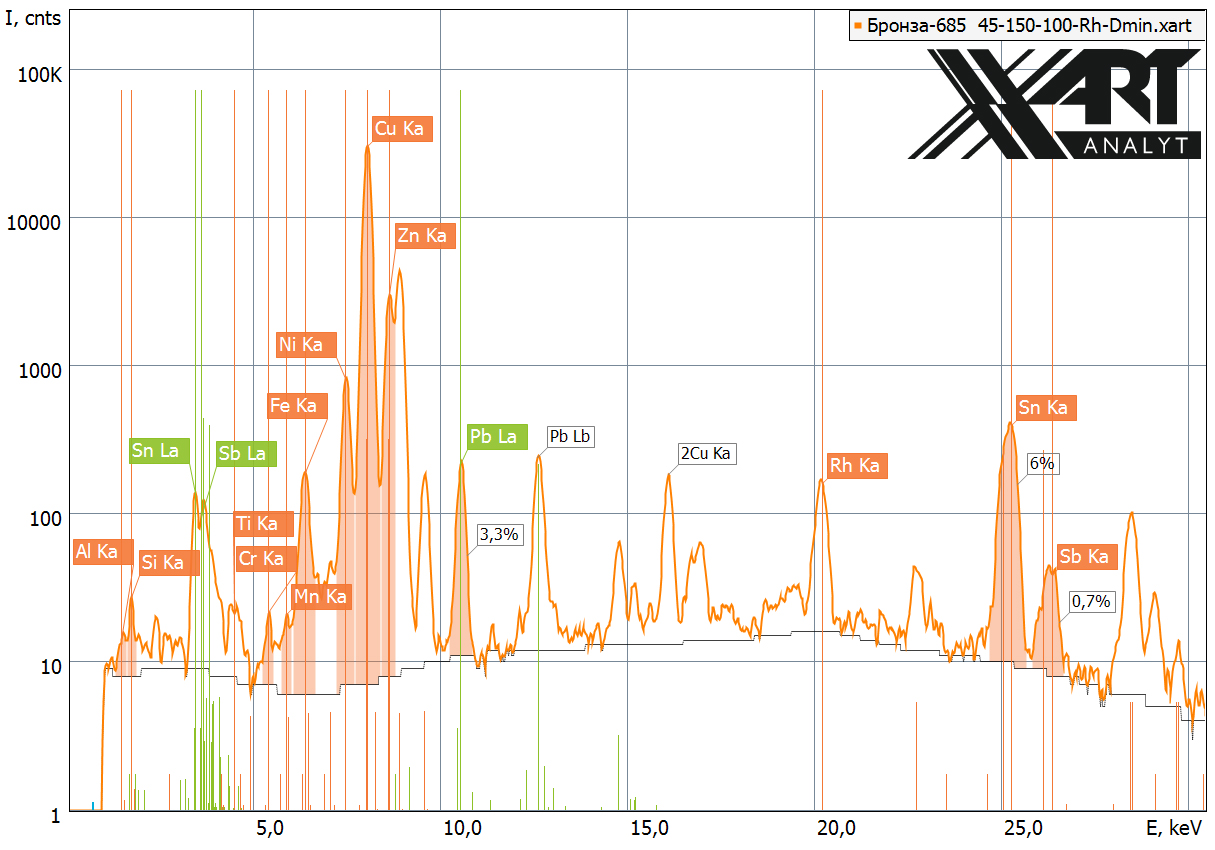

Спектр ХРИ стандартного образца бронзы. Выделены и обозначены основные линии компонентов сплава (Rh – анод РТ) в интервале от Al до Sb, зарегистрированные одновременно в течение 100 сек.

Сталь

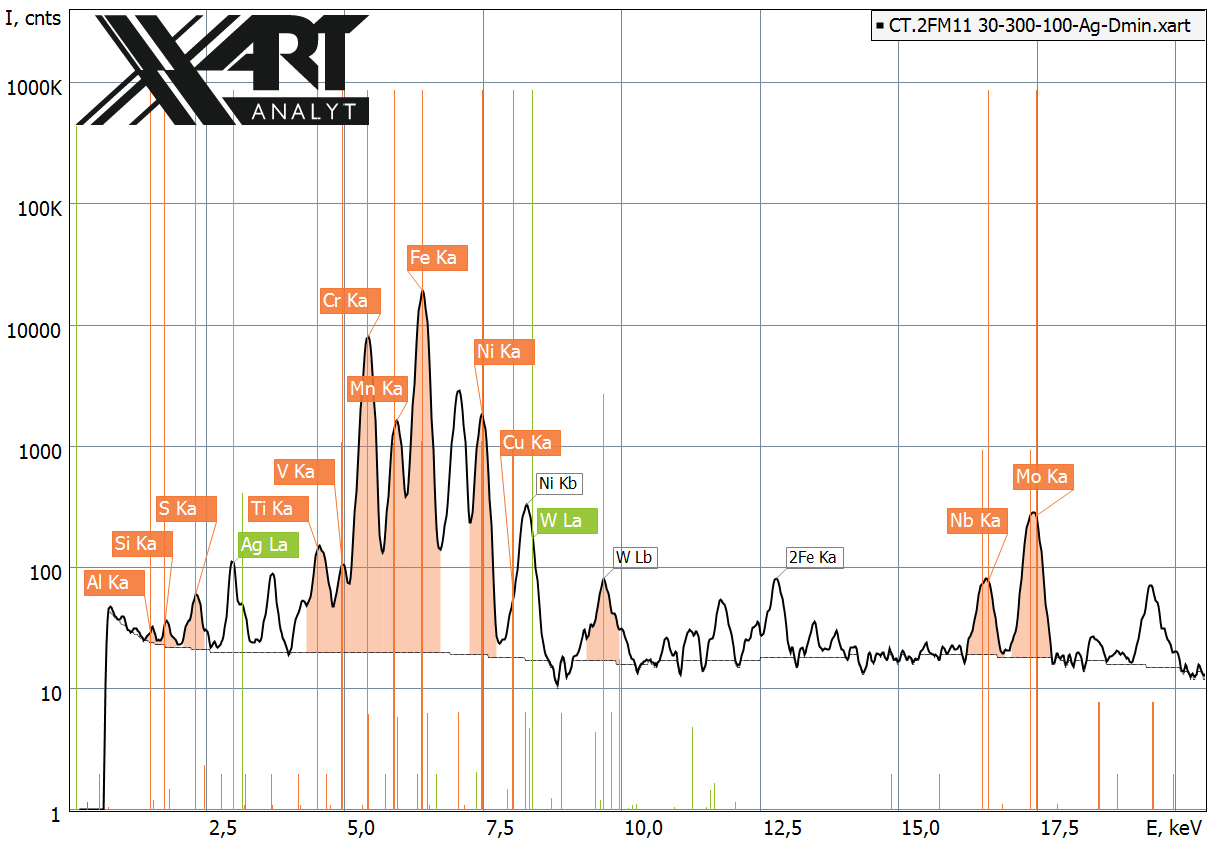

Спектр ХРИ стандарта легированной стали 2FM11. Определяются все легирующие присадки – V, Cr, Mn, Ni, Nb, Mo, W.
